Pinnacle 300i Media Center, или сделай мультимедиа центр сам

В статье рассказывается о впечатлении об использовании тв тюнера Pinnacle 300i Media Center — комбинированного устройства, претендующего на роль медиа-центра. Статья написана сотрудником сайта demo.su.

Как следует из названия — это ТВ-тюнер для домашнего мультимедиа центра (ММЦ). Мультимедиа центр — это новая стадия эволюции бытовой видео/аудио техники, на нём также можно смотреть фильмы, слушать музыку и записывать телепередачи. Сама по себе технология не ставит ограничений по совместимости форматов, ведь ММЦ строится на базе обыкновенного ПК. Представьте, вышел новый видеоформат (кодек), в продаже появились диски с фильмами, а ваш навороченный DVD-плеер (mp3, mpeg4, DivX) этот формат не поддерживает. Что вы будете делать? Либо искать фильм в старом формате, либо бежать в магазин за новым плеером. А всё могло быть совсем иначе, если бы у вас был ММС, нужно было бы всего лишь обновить кодек.

С другой стороны ММЦ — это компьютер и то, что он выполняет эти функции, не означает, что на нём нельзя полазать в Интернете и поиграть в игры (зависит от производительности системы). Ещё надо помнить, что в ММЦ  есть жесткий диск и LAN выход, то есть можно сохранить понравившийся фильмы и обмениваться ими по сети.

Давайте всё же разберёмся, что такое ТВ-тюнер, и зачем он нам так нужен. ТВ тюнер — это устройство для просмотра и записи ТВ программ и ввода видеосигнала с различных источников (видеомагнитофон, видеокамера, игровая приставка). Без него были бы невозможны всяческие операции с видеосигналом, он является центром видеосистемы.

В качестве ТВ-тюнера для нашего ММЦ мы выбрали Pinnacle 300i, вот о нём далее и пойдёт речь.

Основными преимуществами при выборе у Pinnacle 300i были возможность работы в аналоговом режиме, формате DVB-T и наличием мультимединой оболочки, заточенной под работу с телевизором (что делает этот тюнер мало пригодным для использования в домашнем ПК).

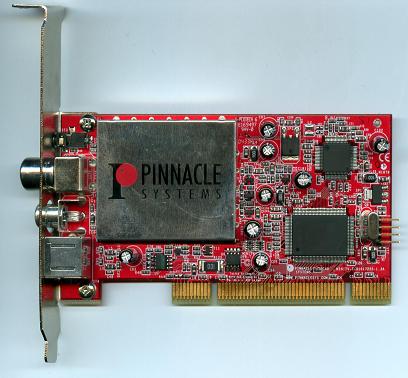

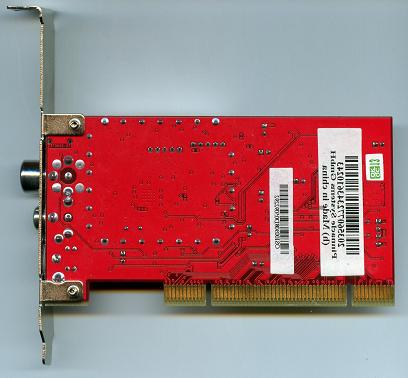

Pinnacle 300i MediaCenter Pinnacle 300i MediaCenter
Pinnacle 300i MediaCenter

Сам ТВ-тюнер выглядит весьма солидно, он построен на базе чипа SAA7134 HL, в аналоговом режиме он выполняет свои прямые функции, чего нельзя сказать про цифровой (DVB-T). В цифровом режиме чип в принципе работает также, как и BT878 в AverDVB-T, но в отличии от последнего в этом тюнере сохранена возможность работы с аналоговым телевидением.

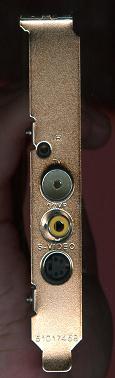

ВЧ блок распаян на печатной плате самого тюнера отдельными элементами и закрыт аккуратным металлическим экраном. На плате  имеются разъемы: антенный, композитный, S-Video, звуковой (как и CD-Rom, подключается к звуковой карте) и разъём для подключения пульта дистанционного управления. Звук может передаваться тюнером по шине, но в последних версиях драйвера эта функция удалена, значит, придётся пользоваться внутренним “шнурком”.

Забегая вперёд можно сказать, что с точки зрения аппаратной части ТВ тюнер и пульт выполнены великолепно и красиво, чего нельзя сказать об остальном.

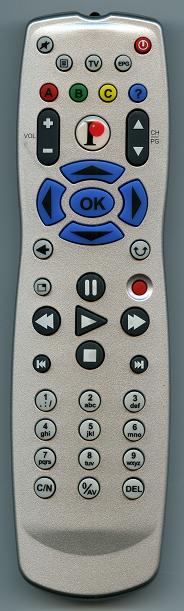

Пульт Pinnacle 300i MediaCenter

Пульт, который шёл в комплекте, мне тоже очень понравился: лёгкий, идеально ложится в ладонь, имеет множество кнопок — в общем то что надо.

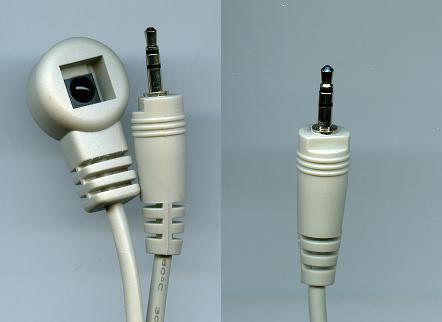

ИК приёмник Pinnacle 300i MediaCenter

Также в комплекте идёт IR “шнурок” (инфракрасный приёмник для пульта), он подключается к тюнеру, а другим концом наклеивается на корпус ММЦ.

В аппаратной части (дизайн) всё же есть несколько проблем. Разъём для подключения “шнурка” посажен очень низко и упирается в корпус, меня очень удивило, как Pinnacle решила эту проблему: они просто сделали вырез на шнурке, и теперь он идеально подходит. Можно было бы развести плату тюнера таким образом, чтобы разъём для подключения IR шнурка находился внутри корпуса, а сам датчик находился за тёмным стёклышком или дырочкой в передней панели корпуса. Это позволило бы избавиться от внешних “шнурков”.

О софте можно сказать, что в таком виде, как он поставляется на диске, он вообще непригоден, после установки трёх патчей софтом стало возможно кое-как пользоваться.

Вообще программное обеспечение для этого тюнера состоит из нескольких программ: MediaCenter, MediaCenter Settings, MediaManager, MediaServer, PCTV Remote Control.

MediaCenter — сама программа для просмотра, представляет собой оболочку для медиацентра, поэтому сочетать просмотр ТВ и работу на компьютере будет весьма сложно.

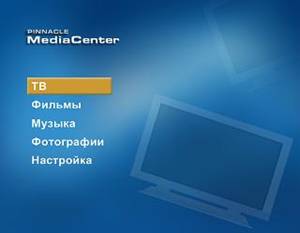

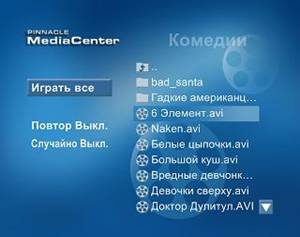

Программа Pinnacle MediaCenter
Программа Pinnacle MediaCenter

В этой программе помимо базовых функций для ТВ тюнеров (просмотр/запись) имеются функции для просмотра фильмов (локально/DVD) и прослушивание музыки (с преждевременной сортировкой).

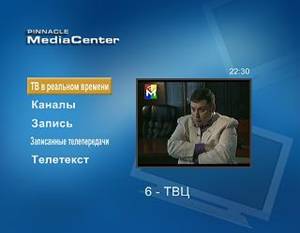

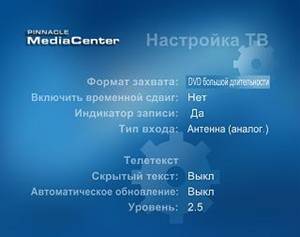

Программа Pinnacle MediaCenter
Программа Pinnacle MediaCenter

MediaCenter Settings — это отдельная программа, в которую вынесены все настройки для ТВ тюнера, от сканирования каналов до регулирования уровня громкости для записи.

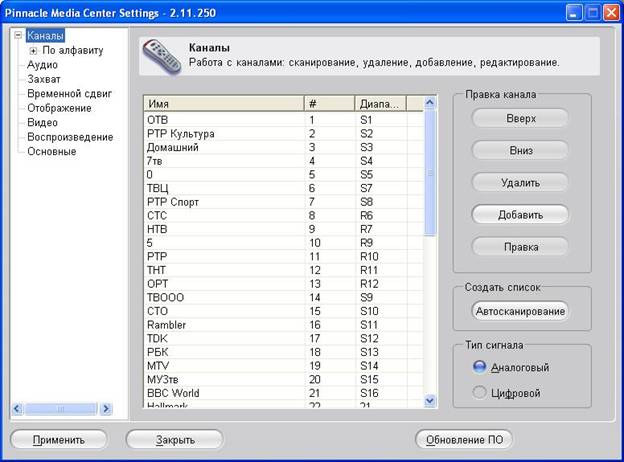

Программа Pinnacle MediaCenter Settings

В этой программе есть недочёты, она игнорирует выбранный регион, и, в результате, при запуске мы в место звука слышим шум. Это лечиться следующим образом.

открываем файл C:\Program Files\Pinnacle\Shared Files\Programs\PclePvr\Sources\Pinnacle PCTV 300i Stereo DVB-T Analog (PCI)\AnalogTvChannels.xml, который имеет следующий вид:

<AnalogTvChannel Name="Имя канала" ID="порядковый номер" CountryCode="код страны (по умолчанию 7)" Frequency="и частота в КГц" CountryAndNetworkId="0" VideoStandard="None" />

и везде исправляем код страны на 40 (Румыния). Стоит отметит одну особенность: имя канала пишется в цифровой кодировке (& # 1054;& #1056;& #1058;=ОРТ), как SMS, то есть бесполезно пытаться прописать названия канала в блокноте прямо на русском языке.

MediaManager — с помощью этой программы вы можете организовать удобную базу данных (музыки, фильмов, и фотографий), создавать плей-листы и записывать всё это на CD. Также есть очень удобна функция поиска.

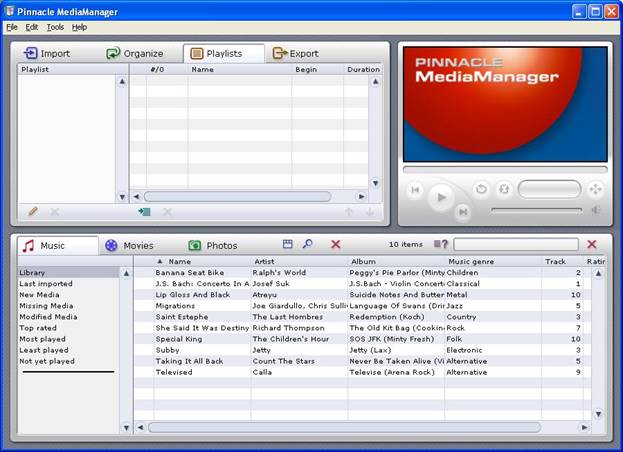

Программа Pinnacle MediaManager

MediaServer — по идее, эта программа должна транслировать видео по сети, но запустить её мне её не удалось.

PCTV Remote Control — эта программа должна управлять медиацентром посредством эмуляции нажатия клавиш клавиатуры, но она полностью нерабочая. У меня сначала появились мысли о неисправности пульта, но они отпали после того, как я нашел тест в виде двух зелёных огоньков, которые загораются при нажатии на кнопку пульта, разумеется, пульт его прошел.

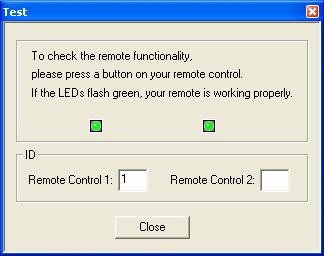

Тест ИК приёмника Pinnacle



В прилагаемом мануале предлагалось создать собственный конфиг (очень удивило отсутствие конфига от производителя), и подробное описание. Я написал конфиг, программа его просто игнорировала, и я начал искать ей замену. Замену нашел в лице IRLink — после создания пульта и его конфигурирования всё отлично заработало.

Пульт создавался простенькой программкой, написанной на Макромедиа Флеш, под названием IRLink.RemoteControl. Нужно было нарисовать пульт и провести сканирование команды с пульта.

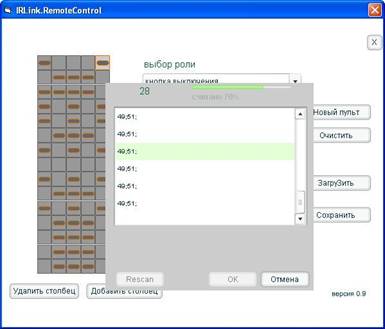

Программа IRLink.RemoteControl

Следом устанавливается драйвер IRLink ДУ для чипов saa71xx и, собственно, сам IRLink.3. Настройка сводится к тому, чтобы назначить действие, которое будет выполняться при нажатии на кнопку.

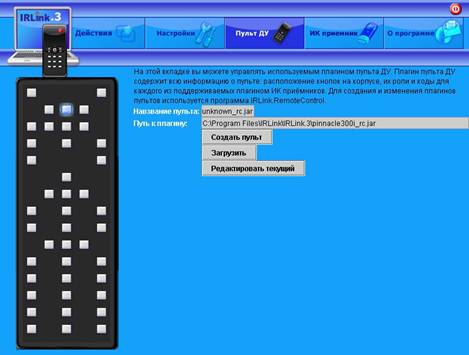

Программа IRLink.3

В нашем случае это эмуляция нажатия кнопок на клавиатуре и горячих клавиш. Для этих целей в IRLink существует плагин Windows, мы выделяем нажимаемую кнопку слева на пульте, а потом выбираем действие.

Программа IRLink.3

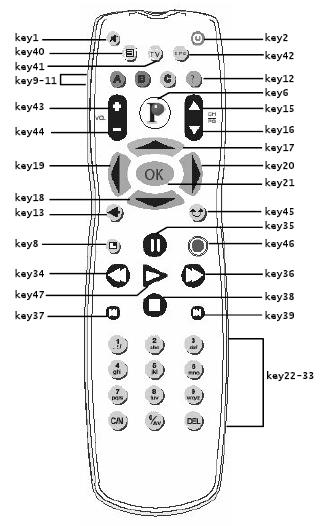

Значения кнопок пульта Pinnacle

Key1=”Эмулирование клавиши” M

Key2=”Запустить/закрыть программу” C:\Program Files\Pinnacle\MediaCenter\PMC.exe

Key40=”Эмулирование клавиши” F6

Key41=”Эмулирование клавиши” F7

Key42=”Эмулирование клавиши” F8

Key12=”Эмулирование клавиши” Alt+H

Key6=Я у себя например поставил ждущий режим.

Key43=”Эмулирование клавиши” +

Key44=”Эмулирование клавиши” –

Key15=”Эмулирование клавиши” PageUP

Key16=”Эмулирование клавиши” PageDown

Key17=”Эмулирование клавиши” UP Arrow

Key19=”Эмулирование клавиши” Left Arrow

Key21=”Эмулирование клавиши” Enter

Key20=”Эмулирование клавиши” Right Arrow

Key18=”Эмулирование клавиши” Down Arrow

Key13=”Эмулирование клавиши” ESC

Key45=”Эмулирование клавиши”Alt+L

Key8=”Эмулирование клавиши” Alt+F

Key35=”Эмулирование клавиши” Space

Key46=”Эмулирование клавиши” C

Key34=”Эмулирование клавиши” R

Key47=”Эмулирование клавиши” P

Key36=”Эмулирование клавиши” F

Key37=”Эмулирование клавиши” Home

Key38=”Эмулирование клавиши” S

Key39=”Эмулирование клавиши” End

Key22=”Эмулирование клавиши” 1

Key23=”Эмулирование клавиши” 2

Key24=”Эмулирование клавиши” 3

Key25=”Эмулирование клавиши” 4

Key26=”Эмулирование клавиши” 5

Key27=”Эмулирование клавиши” 6

Key28=”Эмулирование клавиши” 7

Key29=”Эмулирование клавиши” 8

Key30=”Эмулирование клавиши” 9

Key31=”Эмулирование клавиши” A

Key32=”Эмулирование клавиши” 0

Key33=”Эмулирование клавиши” Del

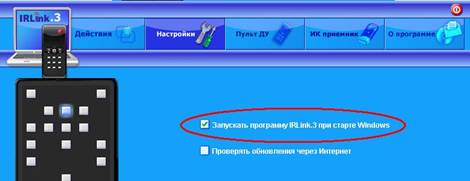

Да, самое главное, не забудьте это:

Программа IRLink.3

Теперь у нас полностью функциональный ТВ тюнер с оболочкой для медиа центра. Но помните, ТВ тюнер — это ещё не весь медиацентр, чтоб он в него превратился ещё понадобятся платформа, корпус, накопитель, привод оптических дисков (DVD) и оперативная память.

Быватов Олег, towerpcyandex.ru
Опубликовано 21 августа 2005.
