ИК приёмник WinLirc

Смотрите также самодельный USB приёмник IgorPlug.

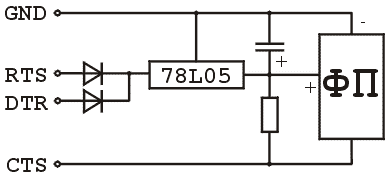

В интернете уже давно существует открытый проект WinLirc. Его цель — разработка аппаратной и программной частей для дистанционного управления компьютером с пульта. Изначально WinLirc существовал под Linux (Linux Infrared Remote Control), но потом его перенесли и на Windows. В рамках этого проекта была разработан простой ИК приёмник для COM порта, который позволяет принимать сигналы практически со всех пультов.

Надо сказать, что программа WinLirc ещё не обеспечивает управление компьютером с пульта, она служит только для приёма сигналов, и необходимо настраивать ещё одну — клиентскую — программу (например, Girder), которая и будет выполнять задания при нажатии на кнопки пульта.

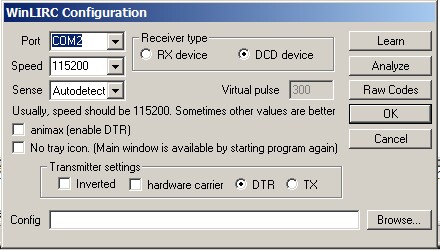

WinLirc разрабатывается на принципах открытого исходного кода, и программа крайне недружелюбна к пользователю. Понадобится время, чтобы разобраться в различных параметрах работы COM порта, если впервые сталкиваетесь с этим.

WinLirc уже практически не развивается, и последнее обновление было больше года назад.

Поддержка схем WinLirc в программах IRLink

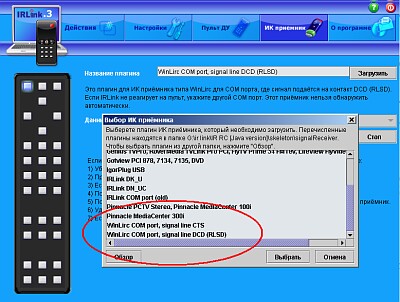

Выбрать нужный тип ИК приёмника WinLirс можно на вкладке "ИК приёмник" в программах IRLink.3 и IRLink.Lite.

IRLink позволяет напрямую принимать сигнал с ик приёмника без помощи WinLirc или же принимать сигналы от WinLirc через локальное соединение TCP/IP. Для работы с WinLirc есть несколько схем. Все они используют разные комбинации контактов для питания и для снятия сигнала. В IRLink предусмотрены плагины для всех вариантов схем. Наиболее частые:

схема из проигрывателя Light Alloy, необходим плагин "WinLirc COM port, signal line DCD (RLSD), power DTR and RTS".

— необходим плагин "WinLirc COM port, signal line CTS, power DTR and RTS".

В других случаях надо, глядя на вашу схему, определить, какие контакты в COM порте используются для питания схемы (направление сигнала "из порта"), а какой — для снятия данных (направление сигнала "в порт").

Направление сигнала	Название контакта	Номер контакта
из порта	DTR	4
из порта	RTS	7
в порт	DSR	6
в порт	CTS	8
в порт	DCD (RLSD)	1

Дальше надо просто посмотреть по описанию каждого из трёх плагинов, какой подходит в вашем случае.

Плагин WinLirc COM port, signal line CTS, power DTR and RTS: Это плагин для ИК приёмника типа WinLirc для COM порта: сигнал снимается с контакта CTS (нога 8), питание подаётся на контакты DTR (нога 4) и RTS (нога 7).

Плагин WinLirc COM port, signal line DSR, power DTR and RTS: Это плагин для ИК приёмника типа WinLirc для COM порта: сигнал снимается с контакта DSR (нога 6), питание подаётся на контакты DTR (нога 4) и RTS (нога 7).

WinLirc COM port, signal line DCD (RLSD), power DTR and RTS: Это плагин для ИК приёмника типа WinLirc для COM порта: сигнал снимается с контакта DCD/RLSD (нога 1), питание подаётся на контакты DTR (нога 4) и RTS (нога 7).

WinLirc TCP/IP: Это плагин позволяет принимать сигналы о нажатии кнопок пульта от программы WinLirc по протоколу TCP/IP. При этом с самим ИК приёмником IRLink не контактирует, он только получает данные от WinLirc. Используйте этот плагин, если по какой-то причине IRLink не работает с вашей схемой, а WinLirc работает.

Обратите внимение! ИК приёмник WinLirc обеспечивает очень низкое качество приёма, и при загруженном процессоре (при просмотре фильма) он может пропускать или неправильно принимать сигналы пульта! Также приёмники WinLirc не имеют механизма для автоматического обнаружения, вам придётся вручную выставлять используемый COM порт (сделать это надо всего 1 раз, IRLink запомнит значение).
